GeoTUI::Results - Study 1

24 July 2006

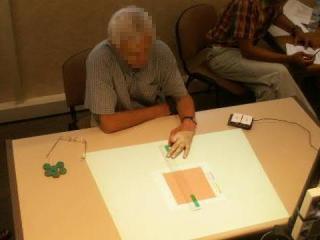

Experiments at the IFP (Prototype version 2)

Coupes réalisées sur TUI

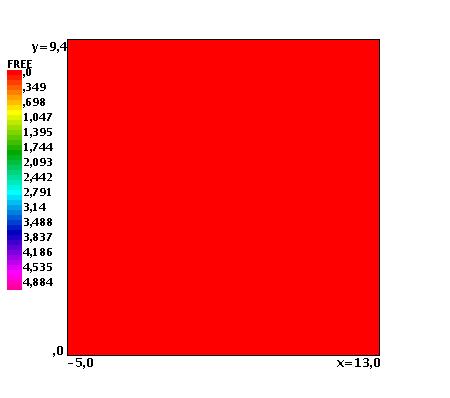

Carte utilisée pendant les expérimentations : (ici à droite) Remaque : toutes les informations données aux utilisateurs sont sur la carte. Aucune indication géographique supplémentaire n'est affichée. Les coordonnées de la règle ne sont pas disponibles. Description des commentaires : Décalage règle : on observe une ligne parallèle, éloignée de la ligne attendue, et à un endroit improbable. Ce problème avait déjà été détecté par les observateurs au cours des expérimentations. L'utilisateur prend uniquement en compte les propriétés physiques de la règle. Il ne prend pas en compte les propriétés numériques de la règle : augmentation de la règle par affichage de la ligne courante. Cette ligne est décalée (bord opposé) par rapport au bord physique de la règle (bord millimétré). Manque coupe : l'utilisateur n'a pas validé la coupe. (Problème métier utilisateur) Confond Est/Ouest : on observe une coupe symétriquement opposée è la coupe attendue. L'utilisateur confond Est et Ouest. L'ajout d'une rosace est envisagé. Problème dans énoncé : une erreur présente dans l'énoncé des exercices. Un X au lieu d'un Y pour une coupe (X,Z) en Y=3km. Corrigé après le passage du premier utilisateur. Légende des schémas ci-dessous : Vert : contour de la carte. Rouge : lignes demandées aux utilisateurs. Bleu : lignes réalisées par les utilisateurs.

	DISPOSITION après installation	SCENARIO 1					SCENARIO 2
	DISPOSITION après installation	Y = 3 km	X = 7 km	NW - SE	1/2 N - 1/4 O	2 ortho centrées	Trouver impacts
User 1	Pavé : à droite Règle : à droite, verticale Palets : à droite, en ligne	Problème dans énoncé (X au lieu de Y)		Confond Est/Ouest	Confond Est/Ouest		Nbr Coupes : 28 Nbr impacts : 2
User 2	Pavé : à droite Règle : à droite, verticale Palets : à droite, en groupe						Nbr Coupes : 25 Nbr impacts : 3
User 3	Pavé : à gauche Règle : à droite, verticale Palets : en bas, en ligne				Manque coupe		Nbr Coupes : 16 Nbr impacts : 2
User 4	Pavé : à gauche Règle : à droite, verticale Palets : à droite, en groupe Pavé à l'envers, agite comme avec une souris (humour).			Décalage règle			Nbr Coupes : 30 Nbr impacts : 0
User 5	Pavé : en bas à gauche Règle : en bas, horizontale Palets : à droite, en groupe	Décalage règle	Décalage règle	Décalage règle	Décalage règle	Manque 2nd coupe	Nbr Coupes : 15 Nbr impacts : 1
User 6	Pavé : en bas à gauche Règle : en bas, horizontale Palets : en bas, en groupe Règle et palets à l'envers.			Manque coupe			Nbr Coupes : 30 Nbr impacts : 2
User 7	Pavé : à gauche Règle : en bas, horizontale Palets : en bas, en groupe			Manque coupe	Confond Est/Ouest	Décalage règle ?	Nbr Coupes : 34 Nbr impacts : 2
User 8	Pavé : à gauche Règle : en bas, horizontale Palets : dans la boîte				Décalage règle		Nbr Coupes : 42 Nbr impacts : 5
User 9	Pavé : en bas à gauche Règle : en bas, horizontale Palets : en bas, en ligne Règle à l'envers.		Décalage règle ?	Confond Est/Ouest	Confond Est/Ouest		Nbr Coupes : 13 Nbr impacts : 2
User 10	Pavé : en bas à gauche Règle : à droite, verticale Palets : à droite, en groupe	Décalage règle ?	Décalage règle ?				Nbr Coupes : 29 Nbr impacts : 4
Cumul	Pavé : - à droite : 2 - à gauche : 4 - en bas à gauche : 4 Règle : - à droite et verticale : 5 - en bas et horizontale : 5 Palets en ligne : - à droite : 1 - en bas : 2 Palets en groupe : - à droite : 4 - en bas : 2 Palets dans la boîte : 1	2 décalages règle 1 problème dans énoncé	3 décalages règle	2 décalages règle 2 coupes manquent 2 confond Est/Ouest	1 décalages règle 1 coupe manque 3 confond Est/Ouest	1 décalage règle 1 coupe manque 8 croix en bisectrices 1 croix en diagonales	Nbr Coupes : 262 Nbr impacts : 23
	DISPOSITION après installation	Y = 3 km	X = 7 km	NW - SE	1/2 N - 1/4 O	2 ortho centrées	Trouver impacts
	DISPOSITION après installation	SCENARIO 1					SCENARIO 2
